●专为焊接数据采集设计，包括芯片均为国产。
●适用性强，把电压电流线缆上的模拟信号转换成数字信号，只要焊接设备有方便采集的线缆，所有的焊机（手工焊、氩弧焊、埋弧焊等）都可以兼容。
●采用国产工业级MCU控制，12位高精度模数转换。同时预留校正端口，可依据焊机显示的数值进行校正，测量的精度小于等于0.5%。
●支持秒级的数据采集频次。
●多种输出方式可选， RS485、有线以太网、CAN总线。
●3.5寸LCD显示器，各种参数显示一目了然。
●带13.56MHz RFID读卡器。
●具备光报警器，可实现参数超限报警。
●输入端抗干扰措施完善，可应用于脉冲焊机、氩弧焊等高频引弧对外干扰强烈的焊机。
●全量程高稳定性、高精确度和优良的重复性。
●内置RTC 时钟和1G大容量存储器，可实现7天数据断网存储。
●金属外壳，体积小巧，安装简便。

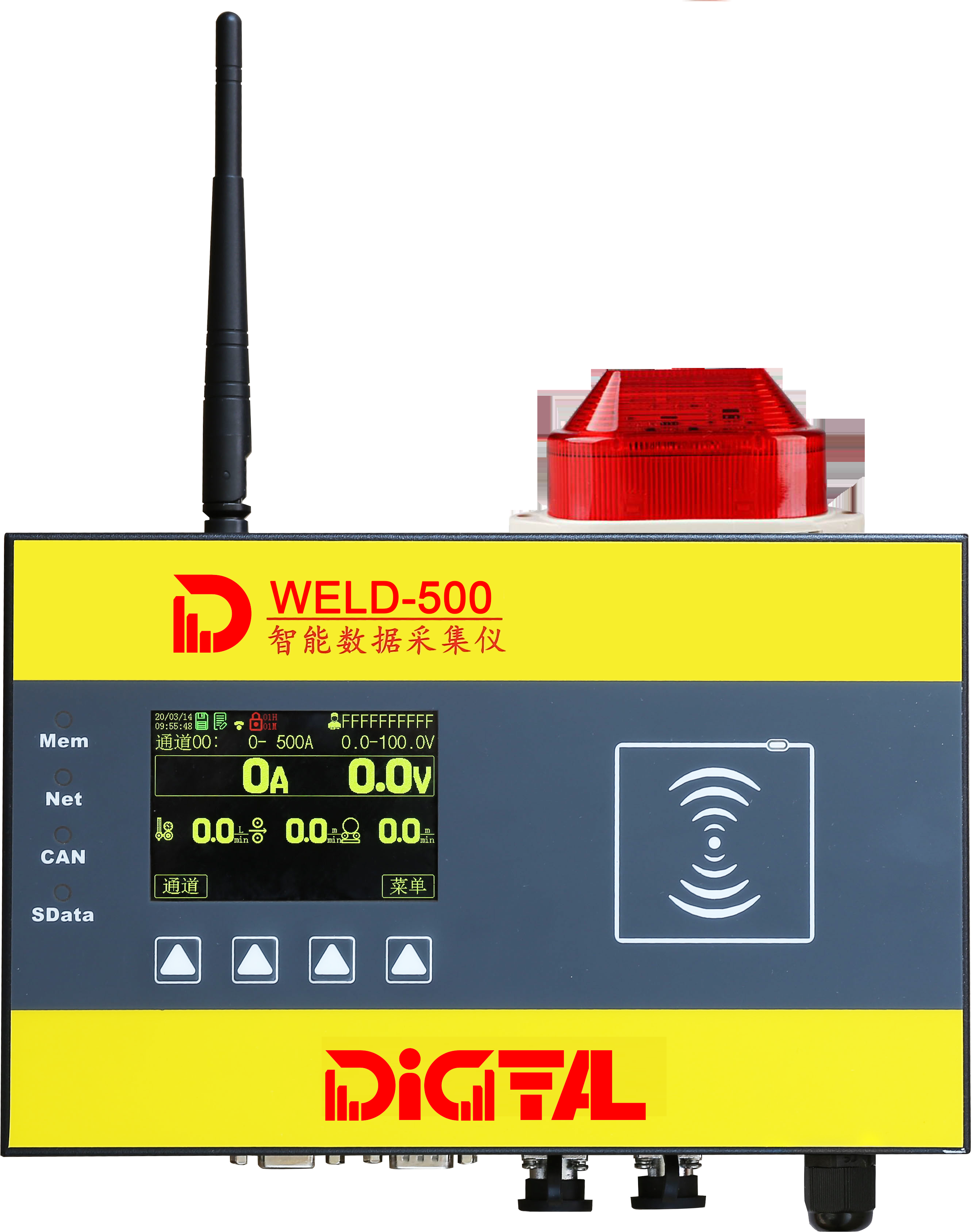

WELD500智能数据采集仪 技术参数表：
|
表3 技术参数表 |
|
项目 |
数值 |
单位 |
|
输入电压 |
380V |
VAC |
|
输入电流 |
100 |
mA |
|
电压采样 |
0 ～ 100 |
VDC |
|
电流采样 |
0 ～ 500 |
ADC |
|
0 ～ 1000 |
|
内部存储 |
1024 |
MB |
|
外形尺寸 |
252×162×70(L×W×H、不含插座、报警器) |
mm |
注：
1、 采集仪工作电压为直流15-36V。
2、 采集仪具有断网自动存储功能，在网络断开时主动保存到内部存储，当网络接通时自动上载数据。
DA-500智能数据采集仪 采集仪接口说明：
数据采集仪对外接口如图6所示，从左到右依次为电压采集电缆接口、电流传感器接口、RS485 扩展通信接口、网口。各接口引脚定如下：
1、电压接口 :1- 电缆正极、2- 电缆负极。
2、电流接口 :1- 传感器负极、2-GND、3- 传感器正极、4- 传感器输出。
3、RS485 接口 :1-5V 负极、2-5V 正极、4-12V 正极、5-12V 负极、6-B、7-A、8-Z、9-Y。
4、CAN总线接口:2-CANL、7-CANH。
注：RS485 接口 5V 输出与 12V 输出为电气隔离。
